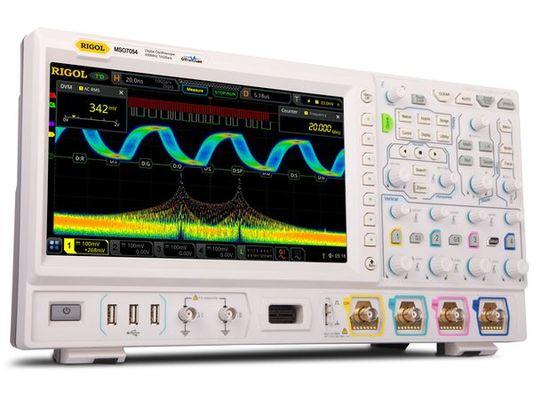

Цифровой осциллограф Rigol DS7054 – старшая модель в линейке многофункциональных лабораторных приборов, реализующих технологию UltraVision II, снабженная 4 аналоговыми каналами с полосой пропускания 500 МГц. Поддерживая частоту дискретизации до 10 ГГц в одноканальном режиме и высокую скорость захвата, до 600 000 осц./с, при большой глубине памяти, с возможностью опционального увеличения 500M, цифровой осциллограф может применяться в ходе разработки, отладки и производства различного радиоэлектронного и цифрового оборудования. Комбинированное управление с использованием функций сенсорного MultiTouch-дисплея и кнопочной клавиатуры, с поддержкой дистанционного режима работы при подключении ПК, обеспечивает высокую гибкость инструмента.

4-канальный осциллограф Rigol DS7054 поддерживает широкий перечень курсорных и автоматических измерений, в том числе в глубокой памяти. Уровень постоянного и переменного напряжения на входе любого канала можно контролировать встроенным прецизионным вольтметром. Также осциллограф оборудован интегрированным частотомером с регулируемой разрядностью и 48-битным счетчиком, позволяющим автоматически подсчитывать количество импульсов и фронтов сигнала. Расширенная функция БФП с поддержкой курсорных измерений и пиковым детектором дает возможность исследовать спектр сигналов. Вероятностное раскрашивание с цветовой дифференциацией предоставляет результаты измерений в таком же виде, как на экране анализатора спектра.

Опциональные режимы:

Стандартно осциллограф Rigol DS7054 поддерживает функцию анализа параллельных протоколов. Опционально доступны режимы запуска и декодирования шин, используемых во встраиваемых системах, компьютерном, аэрокосмическом, автомобильном и аудио-оборудовании. Программная функция анализа мощности, активируемая соответствующей опцией, позволяет контролировать уровень пульсаций и качественные параметры электроэнергии, выдаваемой источниками питания. Для упрощения таких работ на экран осциллографа может выводиться графическая схема подключения.

Расширенные функции анализа:

Градация цвета, доступная для математических функций и БПФ, отображает интенсивность сигнала, повышая наглядность анализа.
Режим гистограммы визуализирует распределение и разброс сигнала, позволяя эффективнее выявлять аномалии.
Допусковый контроль ускоряет проверку соответствия серийных изделий заданным нормам, автоматически сравнивая их параметры с маской или образцовыми показателями, с выводом результатов через выход Aux.

Внесен в ГосРеестр	Да
Тип прибора	Настольный
Номер записи в ГосРеестре СИ	82665-21
Количество каналов	4
Полоса пропускания	500 МГц
Частота дискретизации	10 Гвыб/c
Диагональ дисплея, дюйм	10,1"
Интерфейс	USB, LAN, HDMI
Питание	100-240 В
Тип дисплея	ЖК
Разрешение дисплея	1024 x 600
Гарантия, (мес)	36

Полоса пропускания	500 MГц
Режим дискретизации	Реальное время
Количество каналов	4 аналоговых + 16 цифровых + внешний запуск
Максимальная скорость захвата осциллограмм	≥600000 осц./сек
Регистрация
Режим	Обычный
	Пиковый детектор: 400 пс
	Усреднение (2, 4, 8, 16…65536 выборок)
Максимальная дискретизация (реальное время)	Аналоговые каналы: 10 Гвыб/сек (5 Гвыб/сек - два канала; 2,5 Гвыб/сек - четыре канала)
	Цифровые каналы: 1,25 Гвыб/сек на канал
Глубина записи	Аналоговые каналы: 100 М точек (50 М точек - два канала; 25 М точек - четыре канала) - штатно 250 М точек (125 М точек - два канала; 50 М точек - четыре канала) - опция 2RL 500 М точек (250 М точек - два канала; 125 М точек - четыре канала) - опция 5RL
	Цифровые каналы: 62,5 М точек
Параметры вертикальной системы
Аналоговые каналы
Связь по входу	открытый, закрытый
Входной импеданс	1 MОм ±1% \|\| 17 пФ ±3 пФ
Учет ослабления пробников	0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, и 1000X
Определение пробников	автоматическое определение пробников Rigol
Максимальное входное напряжение	1 МОм	300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик
	50 Ом	5 Вскз
Вертикальное разрешение	8 бит
Вертикальное отклонение	1 МОм	1 мВ/дел ~ 10 В/дел
	50 Ом	1 мВ/дел ~ 1 В/дел
Диапазон смещения	1 МОм	±1 В (1 мВ/дел ~ 80 мВ/дел) ±30 В (51 мВ/дел ~280 мВ/дел) ±100 В (285 мВ/дел ~ 10 В/дел)
	50 Ом	±1 В (1 мВ/дел ~ 100 мВ/дел) ±4 В (102 мВ/дел ~1 В/дел)
Динамический диапазон	±5 дел (8 бит)
Ограничение полосы пропускания	20 МГц, 250 МГц
Погрешность коэфф. усиления	±2% от полной шкалы
Погрешность смещения	<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
ESD защита	±8 кВ (на входе BNC)
Изоляция между каналами	≥40 дБ
Цифровые каналы
Группировка каналов	16 каналов (D0 ~ D15) 2 группы (D0 ~ D7, D8 ~ D15)
Диапазон порогов	±20 В с шагом 10 мВ
Погрешность установки порога	±(100 мВ + 3% от установленного значения)
Уровень порогов	TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем
Максималльное входное напряжение	±40 В Впик; переходное перенапряжение 800 Впик
Максимальный динамический диапазон	±10 В + значение порога
Минимальный размах напряжения	500 мВп-п
Входной импеданс	~101 кОм \|\| 8 пФ
Вертикальное разрешение	1 бит
Параметры горизонтальной системы
Аналоговые каналы
Коэффициент развертки	500 пс/дел ~ 1000 с/дел
Временное разрешение	10 пс (100 Гвыб/сек)
Погрешность временной баз	±2 ppm ± 2 ppm/год
Максимальная задержка	Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел
Диапазон коррекции смещения между каналами	±100 нс
Режимы	Y-T, X-Y, самописец (≥200 мс/дел)
Цифровые каналы
Минимальная определяемая длительность импульса	3,2 нс
Максимальная входная частота	500 МГц
Задержка между каналами	1 нс (тип.), 2 нс (макс.)
Измерения
Курсорные	Количество курсоров	2 пары XY курсоров
	Режимы	ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения
	Измерения в X-Y режиме	X = Канал 1, Y = Канал 2
Автоматические	Количество автоизмерений	41 тип
	Источник	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4)
	Режим измерения	обычный с повышенной точностью (по всей длине памяти)
	Максимальное количество отображаемых на канал	33 типа
	Вертикальные	Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev
	Горизонтальные	Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
	Другие	Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓)
	Анализ	частотомер, цифровой вольтметр, анализ мощности, гистограмма
	Статистика	текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
Измерения
Количество отображаемых одновременно	4
Операции	A+B, A-B, A×B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B
Цветовая градация	Поддерживается в математических операциях, в т.ч. БПФ
БПФ (FFT)	Максимальная длина	1 М точек
	Тип окна	прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
	Представление	полный дисплей, половина дисплея
	Поиск пиков	максимально 11 пиков
Поиск и навигация
Тип	фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI
Отображение	таблица событий
Кнопки навигации	перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям
Анализ осциллограмм
Pass / Fail	Источник	аналоговые каналы (CH1 ~ CH4)
Гистограмма	Источник	аналоговые каналы (CH1 ~ CH4), результат автоизмерений
	Тип	горизонтальные, вертикальные, измерение
	Измерение	сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма
	Режим	во всех режимах, включая ZOOM, XY, ROLL
Цветовая градация	Источник	аналоговые каналы (CH1 ~ CH4)
	Темы	температура, интенсивность
	Режим	во всех режимах
Декодирование
Стандартно	Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов)
Опционально	RS-232 /UART декодирование - опция DS7000-COMP I²C /SPI декодирование - опция DS7000-EMBD LIN /CAN декодирование - опция DS7000-AUTO FlexRay декодирование - опция DS7000-FLEX I²S декодирование - опция DS7000-AUDIO MIL-STD-1553 декодирование - опция DS7000-AERO
Система запуска
Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний запуск, по сети
Режим запуска	Авто, обычный, одиночный
Тип связи	AC, DC, ФВЧ (75 кГц), ФНЧ (75 кГц)
Шумовая режекция	Вкл / Выкл
Блокировка уровня запуска	8 нс ~ 10 с
Полоса запуска	Внутренний	аналоговая полоса осциллографа
	Внешний	200 МГц
Чувствительность триггера	Внутренний	<10 мВ/дел: 1 деление или 5 мВп-п что меньше ≥10 мВ/дел: 0,5 делений
	Внешний	200 мВп-п (DC ~ 100 МГц) 500 мВп-п (> 100 МГц)
Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
	Внешний	±8 В
	Сеть	фиксировано 50%
Типы запуска	Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553
Запуск по фронту	Тип фронта	нарастающий, спадающий, нарастающий & спадающий
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по длительности импульса	Условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по скорости нарастания	Условие запуска	положительная или отрицательная полярность: >, <, внутри диапазона <>
	Диапазон установок	800 пс ~ 10 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по видеосигналу	Система	NTSC, PAL и SECAM
	Стандарт	480P, 576P HDTV
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по шаблону	Установка шаблона	H, L, X, нарастающий фронт, спадающий фронт
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по длительности события	Установка	H, L, X
	Условие запуска	>, <, внутри интервала<>, вне интервала ><
	Ширина окна (время)	8 нс ~ 4 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по истечении времени (TimeOut)	Тип фронта	нарастающий, спадающий, нарастающий & спадающий
	Время	16 нс ~ 10 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по ранту	Условие	прохождение через заданный уровень
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по окну	Тип фронта	нарастающий, спадающий
	Позиция запуска	вход, выход, время
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по задержке	Фронт	нарастающий, спадающий
	Условие задержки	>, <, внутри интервала<>, вне интервала ><
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск Установка / Удержание	Фронт	нарастающий, спадающий
	Установка времени	16 нс ~ 10 с
Запуск по N фронту	Тип фронта	нарастающий, спадающий
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск Установка / Удержание (Setup / Hold)	Установка	H, L
	Условие	<
	Время установки / удержания	8 нс ~ 1 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
RS-232/UART запуск (опция DS7000-COMP)	Условие запуска	Start, Error, Check Error, Data
	Скорость	до 20 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
I²C запуск (опция DS7000-EMBD)	Условие запуска	Start, Restart, Stop, Missing Ack, Address, Data, Address & Data
	Разрядность адреса	7 бит, 8 бит, 10 бит
	Длина	1 ~ 5 байт
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
SPI запуск (опция DS7000-EMBD)	Условие запуска	CS, TimeOut
	Разрядностья	4 бит ~ 32 бит
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
CAN запуск (опция DS7000-AUTO)	Условие запуска	начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random
	Тип сигнала	CAN_H, CAN_L, TX/RX, DIFF
	Скорость	до 5 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
FlexRay запуск (опция DS7000-FLEY)	Условие запуска	Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err)
	Скорость	до 10 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
LIN запуск (опция DS7000-AUTO)	Условие запуска	Sync, ID, Data, Data&ID, Wakeup, Sleep, Error
	Скорость	до 20 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
I²C запуск (опция DS7000-AUDIO)	Тип канала	левый, правый, левый и правый
	Условие сравнения	＝, ≠, ＞, ＜, ＜＞, ＞＜
	Режимы	I²S, LJ, RJ
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
MIL-STD-1553 запуск (опция DS7000-AERO)	Условие запуска	Data Sync, Cmd Sync, все поля синхронизации All Sync, Data word, command word, status word, Error (ошибка синхронизации и ошибка четности)
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Цифровой вольтметр
Источник	аналоговые каналы (CH1 ~ CH4)
Функция измерения	DC, DC RMS, AC RMS
Разрешение	ACV / DCV: 3 бита
Режим измерения	диаграмма
Частотомер
Общие параметры	Источник	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
	Разрешение	6 бит, пользовательская
	Максимальная частота	максимальная частота аналогового канала
Функция измерения	частота, период, счет импульсов
Суммирование	Источник	48-бит счетчика
	Фронт	подсчет количества нарастающих фронтов
Временная база	внутренний источник опорной частоты
Основные технические характеристики
Дисплей
Тип дисплея	диагональ 10,1" , емкостной сенсорный мультитач
Разрешение дисплея	1024 (по горизонтали) × 600 (по вертикали) точек
Сетка	10 делений (по вертикали) x 8 делений (по горизонтали)
Послесвечение	выкл; от 100 мс до 10 с; бесконечно
Яркость	256 уровней (ЖК HDMI)
Энергонезавсисмая память
Формат сохранения	настройки	setup (*.stp)
	изображения	image (.png, .bmp, .tif, .jpg)
	осциллограммы и данные	CSV waveform data (.csv), binary waveform data (.bin, .wfm), list data (.csv), reference waveform data (.ref, .csv, .bin), arbitrary waveform data (.arb)
Опорные осциллограммы	10 осциллограмм
Порты ввода/вывода
USB 2.0 Hi-speed Host	4 (3 на передней панели, 1 на задней панели)
USB 2.0 Hi-speed Device	1 на передней панели (совместимость с USBTMC)
LAN	1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C)
GPIB	адаптер USB-GPIB (опция)
WEB интерфейс	поддержка VNC Web
HDMI видеовыход	1 на передней панели (HDMI 1.4b, A plug)
Aux Output комбинированный выход	Разъем	BNC на задней панели: Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND) Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ом - GND)
	Выход синхронизации (Trig Out)	Импульсный сигнал синхронизации
	Выход "Годен / Не годен" (Pass / Fail)	Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс
Выход компенсации пробника	Частота	меандр 1 кГц
	Амплитуда	3 Вп-п
Питание
Напряжение	100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
Потребляемая мощность	<200 Вт
Предохранитель	3,15 A, T тип, 250 В
Массо-габаритные параметры
Габаритные размеры	410 мм × 224 мм × 135 мм (ШВГ)
Вес	3,9 кг без упаковки 7,1 кг с упаковкой
